Configuration du modem routeur Thomson TCW710


Tout d'abord, il vous faut attribuer une IP Fixe au PC qui exécute eMule. Pour cela, cliquez . Notez bien l'adresse IP fixe que vous avez attribuée à votre PC. Attention, si vous possédez plusieurs PC en réseau sur ce routeur, pensez à faire la même manip' sur chacun des autres PC, avec des IP différentes.

Avant de poursuivre, veuillez compléter ici les informations suivantes :

Pour trouver ton ip locale sous windows XP => Démarrer > Exécuter > taper cmd /k ipconfig

Pour trouver ton ip locale sous windows 2000 ou Me => Démarrer > Programmes > Accessoires > Commandes MS-DOS, taper  ipconfig

Pour trouver ton ip locale sous win98 => Demarrer > executer , taper  winipcfg







Résumé des étapes nécessaires :

  1. Attribuer une adresse IP locale fixe à l'ordinateur exécutant eMule
  2. Configurer le routeur

    1. Accéder à l'interface de configuration
    2. Désactiver le mode DHCP
    3. Créer les règles de routage de ports pour eMule par Port Forwarding
    4. Rédémarrer l'ordinateur



Remarque :

En préalable, on considère pour notre exemple :

- Qu'eMule utilise les ports client TCP 7561 et UDP 7562 (prenez-les ports libres entre 5000 et 65535 écrits dans eMule)

- Que l'ordinateur qui exécute eMule a pour adresse IP locale fixe 192.168.0.2

- Que les pare-feux du système soient correctement configurés pour laisser passer ces ports.


  1. Attribuer une adresse IP locale fixe à l'ordinateur exécutant eMule

    L'adresse IP locale du routeur se trouve au :

    2. - 192.168.0.1 si le Thomson tcw710 est en mode RG (Residential Gateway/Passerelle résidentielle) ou si le Thomson tcw710 est en mode CH (Cable Home)

    - 192.168.100.1 si le Thomson tcw710 est en mode CM (Cable Modem)

    Donc par commodité, il vous faudra configurer une adresse IP locale fixe à votre ordinateur exécutant eMule à 192.168.0.2 par exemple.

    Pour que votre ordinateur ait une IP locale fixe dans le réseau interne (si vous en avez un) lisez ceci

    Remarque:

    Si le mode DHCP est désactivé au niveau du routeur. N'oubliez pas qu'il faut aussi assigner une adresse IP locale fixe à tous les ordinateurs du réseau.


  2. Configurer le routeur


    1. Accéder à l'interface de configuration


      2. Pour accéder à l'interface de configuration du Thomson TCW710, vous devez vous rendre à l'adresse suivante :

      - Allez à l'adresse suivante http://192.168.100.1 si le Thomson tcw710 est en mode CM (Cable Modem)

      - Allez à l'adresse suivante http://192.168.0.1 si le Thomson tcw710 est en mode RG (Residential Gateway/Passerelle résidentielle) ou si le Thomson tcw710 est en mode CH (Cable Home)

      - Une fenêtre d'identification s'ouvre. Pour User Name , laissez vide. Pour Password entrez admin. Enfin cliquez sur Ok.

      Vous voilà dans l'interface de configuration.

    2. Désactiver le mode DHCP

      3. Le mode DHCP permet l'attribution automatique d'adresses IP locales par le modem/routeur.

      Comme nous avons fixé une adresse IP locale fixe à l'ordinateur exécutant eMule, nous allons désactiver le mode DHCP devenu inutile.

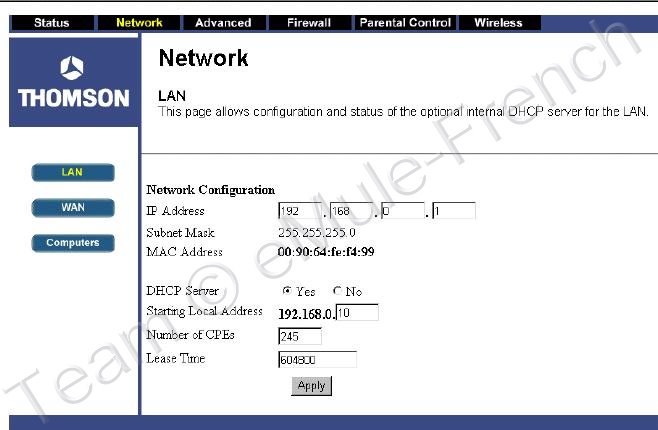

      Voici la fenêtre Network LAN



      Désactiver le mode DHCP :

      - Cliquez sur le menu Network

      - Puis à gauche, cliquez sur l'option LAN

      - Enfin, pour DHCP Server , sélectionnez NO

      - Sauvegardez en cliquant sur Apply.

      Vous venez de désactiver le mode DHCP.

    3. Créer les règles de routage de ports pour eMule par Port Forwarding


      4. Nous allons créer les règles de routage afin de permettre à eMule d'être visible sur le réseau Internet.

      Rendez-vous au menu Advanced, puis cliquez sur l'option Forwarding.

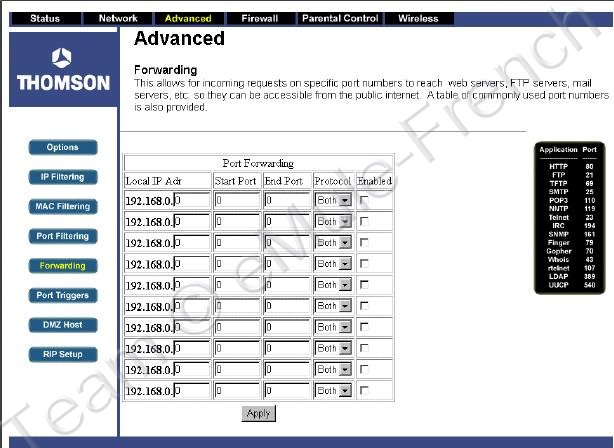

      Vous aurez alors cette fenêtre Advanced Forwarding



      eMule port client TCP

      - Dans l'interface de gestion du Thomson tcw710

      - Se rendre à l'onglet Advanced

      - Puis cliquez sur Forwarding (à gauche, légèrement en bas)

      - Entrez ensuite les informations qui suivent :

      Local IP Address===>...
      Start Port===>
      End Port===>
      Protocol===>
      Cochez "Enable"


      Ensuite cliquez sur "Apply".

      eMule port client UDP

      - Dans l'interface de gestion du Thomson tcw710

      - Se rendre à l'onglet Advanced

      - Puis cliquez sur Forwarding (à gauche, légèrement en bas)

      - Entrez ensuite les informations qui suivent :

      Local IP Address===>...
      Start Port===>
      End Port===>
      Protocol===>
      Cochez "Enable"


      Ensuite cliquez sur "Apply".

      Vous venez de créer les règles de routage pour eMule.

    4. Créer les règles de routage de ports pour eMule par Port Triggering

      5. Différences entre Port Forwarding et Port Triggering :

      En théorie, tout programme faisant appel à de longues connexions n'a pas besoin de Port Triggering. Cependant, il arrive que les développeurs des routeurs utilisent Port Triggering comme d'un pare-feu matériel.

      Le Thomson TCW710 utilise un type de pare-feu axé sur le filtrage de l'adresse MAC de la carte réseau de l'ordinateur. Donc, en pratique, son mode Port Triggering n'est pas utilisé comme pare-feu matériel.

      Hélas, il est fort possible aussi qu'en fonction des Firmwares du routeur, ce mode Port Triggering soit confondu avec le pare-feu…

      Par conséquent, nous allons simplement le configurer. Ce qui évitera tout problème.

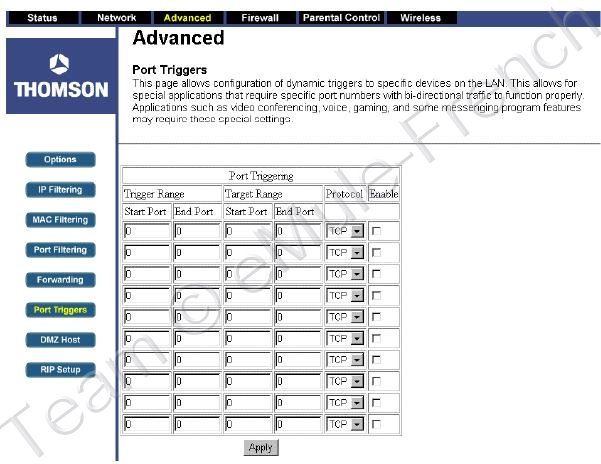

      Voici la fenêtre Advanced Port Triggers



      Advanced Port Triggers TCP de votre eMule

      - Allez au menu advanced , puis cliquez sur l'option Port Triggers

      - Port Triggering
      • Trigger Range
        • Start Port, mettez TCP de votre eMule
        • End Port, mettez TCP de votre eMule

      • Target Range
        • Start Port, mettez TCP de votre eMule
        • End Port, mettez TCP de votre eMule

      • Protocol, mettez TCP
      • Cochez Enable

        - Cliquez sur Apply


      Advanced Port Triggers UDP de votre eMule

      - Allez au menu advanced , puis cliquez sur l'option Port Triggers

      - Port Triggering
      • Trigger Range
        • Start Port, mettez UDP de votre eMule
        • End Port, mettez UDP de votre eMule

      • Target Range
        • Start Port, mettez UDP de votre eMule
        • End Port, mettez UDP de votre eMule

      • Protocol, mettez UDP
      • Cochez Enable

        - Cliquez sur Apply

      Vous venez de créer des règles d'ouverture des ports automatiquement si eMule ou un autre programme en a besoin.

    5. Désactiver le pare-feu du routeur


      6. Le pare-feu inclus avec le Thomson tcw710 n'est pas du tout pratique. Il est préférable de le désactiver et d'utiliser à la place un pare-feu logiciel.

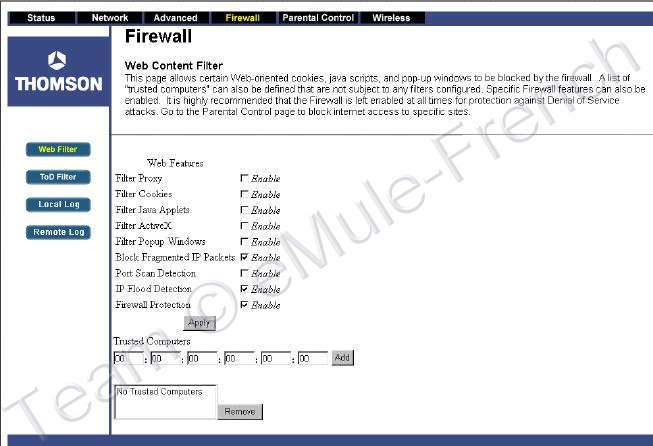

      Voici la fenêtre Firewall Web Content Filter



      Désactiver le pare-feu du Thomson TCW710, dans le menu Firewall, décochez la case Firewall Protection, puis cliquez sur Apply.

      Info : Si jamais le nombre important de requêtes causé par eMule perturbe le Thomson tcw710, décochez aussi la case IP Flood Detection.

    6. Rédémarrer l'ordinateur


La configuration du routeur est maintenant terminée. Mais il se peut que vous ayez un parefeu/firewall, qui peut être la cause d'un lowid. Relancez la mule, et vérifiez si vous avez un lowID (c'est le cas, si les flèches du globe en bas à droite sont jaunes). Si c'est le cas, vous pouvez essayer de configurer le parefeu.
