Configuration du routeur TRIMWAY

Voici comment configurer le TRIMWAY modem routeur de chez Tiscali

Vous possédez un Trimway en USB c'est ici.
Vous possédez un Trimway en ethernet c'est ici.

TRIMWAY en USB

1 - Cliquez sur >http://192.168.1.1 pour lancer la console de configuration.

2 - Entrez les codes suivants :
Login : tiscali
password : tiscali

3 - Dans la fenêtre de configuration, dans le menu, cliquez sur "NAT port redirect"

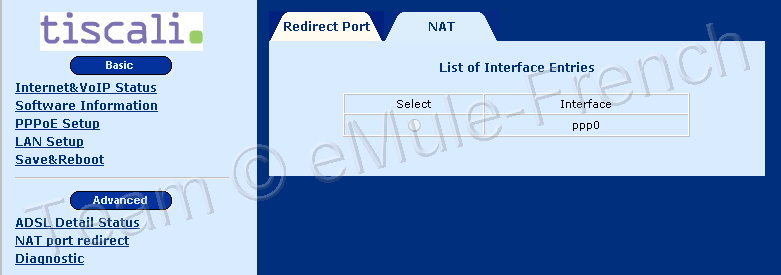

Puis sur l'onglet "NAT". Vous devriez voir ceci :

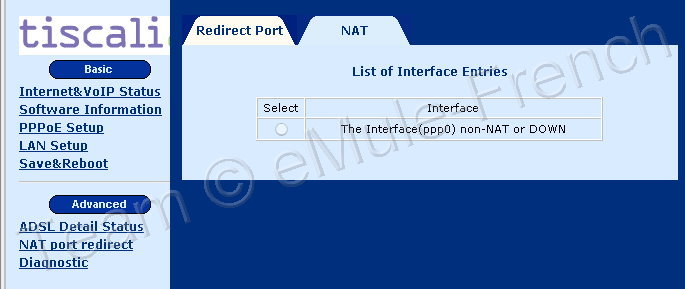

Si vous voyez ceci, c'est que votre modem n'est pas connecté à la ligne adsl ou mal configuré. Vérifiez vos branchements et la configuration.

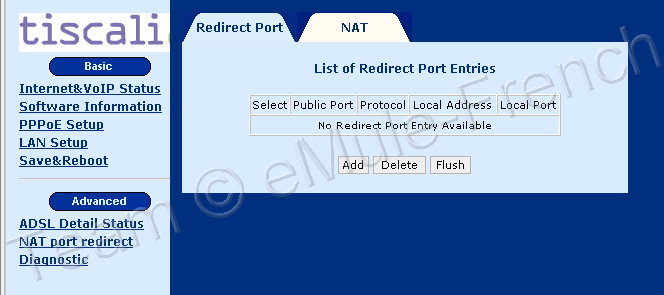

Cliquez sur l'onglet "Redirect Port" :

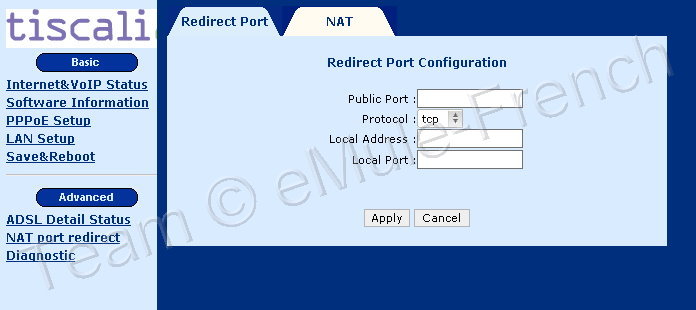

Cliquez Sur "ADD" :

Entrez les paramètres suivants :

Public Port	Protocol	Local Adress	Local Port
Port TCP de votre mule	TCP	192.168.2.2	Port TCP de votre mule
Port UDP de votre mule	UDP	192.168.2.2	Port UDP de votre mule

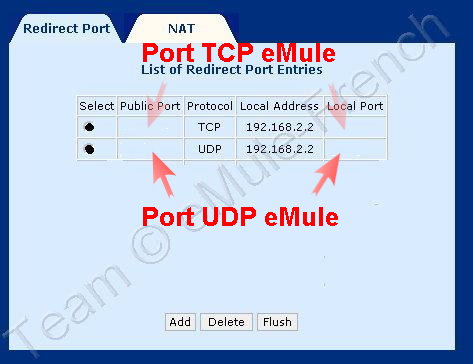

Les paramètres s'ajoutent au fur et à mesure :

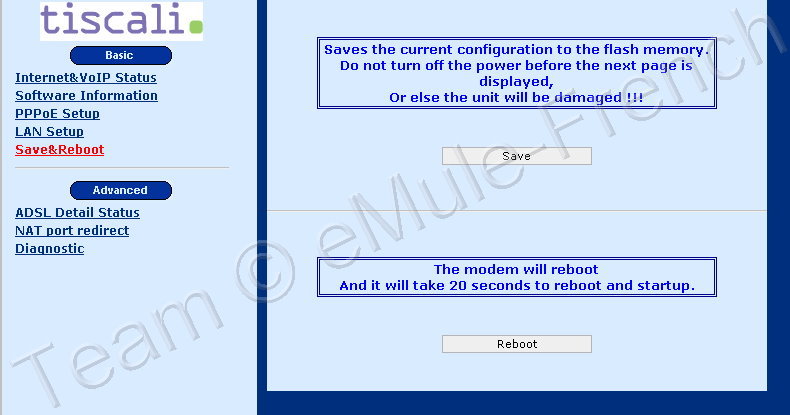

Cliquez ensuite sur Save & Reboot (dans le menu de gauche) :

Cliquez d'abord sur "SAVE"
L'opération effectuée, cliquez sur Reboot.

Quittez le navigateur une fois que votre modem a redémarré.

TRIMWAY en ETERNET

1 - Connecter le modem :

Le CT600 est paramétré pour fonctionner via le port USB mais il est tout à fait possible d'utiliser le port VIDEO comme un port Ethernet. La seule différence sur ce port, c'est qu'il n'y pas de serveur DHCP. C'est à dire que le routeur n'attribue pas de paramètres réseaux à l'ordinateur branché via RJ45. Il va donc falloir spécifier à Windows tous les paramètres réseaux :

IP locale : 192.168.1.X
Masque de sous-réseau : 255.255.255.0
Passerelle : 192.168.1.1
Serveur DNS : 192.168.1.1

En effet, sur le port Ethernet, le CT600 répond sur le range d'ip 192.168.1.X et non 192.168.2.X. Au niveau du X, on peut mettre ce que l'on veut sauf :

192.168.1.1 :adresse de la passerelle
192.168.1.0 : impossible
192.168.1.255 : impossible
X doit être compris entre 2 et 131 : Donc 2<X<128

Dans la suite de ce tutorial, "X" prendra la valeur de "2" et utilisera Windows XP ( la démarche est la même pour Windows 2000. Pour 98 et Me, il faudra aller faire ces paramétrages dans les onglets du TCP/IP -->Carte Ethernet)

2 - Mapper les ports pour emule

Avant d'aller plus avant dans le routage de port, allez dans eMule et entrez les ports TCP et UDP.

- TCP celui de votre mule

- UDP celui de votre mule

3 - Connectez-vous sur votre Trimway

- [Menu démarrer\Programmes\Tiscali ADSL\Mode avancé]
- Entrez "tiscali" pour utilisateur et pour mot de passe
- Dans la fenêtre qui s'affiche, allez dans le menu "NAT" puis "Redirect port" et cliquez sur "ADD"

Puis pour mapper les ports, entrez les données de la façon suivante:

Public port : Port TCP et UDP de votre mule
Protocol : le protocole que vous voulez mapper (TCP ou UDP)
Local address : l'adresse ip réseau de votre ordinateur
Local port : Port TCP et UDP de votre mule

Par exemple, vous voulez mapper le port TCP et UDP de votre mule et votre adresse IP sur votre réseau est 192.168.1.2, vous aurez à entrer les données de la manière suivante :

Public port : Port TCP celui de votre mule
Protocol : TCP
Local address : 192.168.1.2
Local port : Port TCP celui de votre mule

Public port : Port UDP celui de votre mule
Protocol : UDP
Local address : 192.168.1.2
Local port : Port UDP celui de votre mule

Ou (selon la version du firmware)

Public Port From : Port TCP celui de votre mule
Public Port To : Port TCP celui de votre mule
Protocol : tcp
Local Address : 192.168.1.2
Local Port From : Port TCP celui de votre mule
Local Port To : Port TCP celui de votre mule

Et vous faites de la même manière pour tous les autres ports TCP et UDP. Normalement pour ajouter un ensemble de ports (Range), vous mettez le premier port de départ puis "-" puis le port de fin (exemple de range port TCP "25755-27700").

Dès que vous avez mappé les ports, faites ceci:

La configuration du routeur est maintenant terminée. Mais il se peut que vous ayez un parefeu/firewall, qui peut être la cause d'un lowid. Relancez la mule, et vérifiez si vous avez un lowID (c'est le cas, si les flèches du globe en bas à droite sont jaunes). Si c'est le cas, vous pouvez essayer de configurer le parefeu.
